Обвязка КНС
по вашим чертежам
Трубная обвязка и оснащение насосных станций, конструкции из коррозионностойкой стали 08Х18Н10 и 08Х17Н13М2 для резервуаров и очистных сооружений. Аргонодуговая сварка, монтаж на объекте.
Что мешает получить обвязку КНС в срок и без переделок
Готовое изделие не встало на объекте
Заказали обвязку «по типовому проекту», а насос, люк или отметка трубы на вашей станции — свои. В итоге узел режут и доваривают на месте, сроки съезжают, а на морозе или в яме это делать вдвойне тяжелее.
В смете «нержавейка», а по факту — не то
Если в заявке просто «нержавеющая сталь» без точной марки, подрядчики присылают несравнимые цены, а на объект может приехать сталь, которая не подходит именно для ваших стоков. Разница вскрывается, когда конструкция уже начинает ржаветь.
Поставка задержалась, монтаж встал
Бригада уже на объекте, техника заказана, а изделия ещё не готовы или приехали не в полном комплекте. Приходится переносить работы, оплачивать простой и заново собирать всех участников монтажа.
Изготовили одни — монтировали другие
Когда за производство и установку отвечают разные подрядчики, при любой проблеме каждый кивает на другого. Гарантия и ответственность за результат теряются между двумя компаниями, а вам остаётся разбираться самим.
От исходных данных до акта приёмки — четыре этапа
Анализ исходных данных
Разбираем чертежи и ТЗ: отметки лотка и оси напорной линии, геометрию приёмного резервуара, марку насоса, состав стоков. Нет проекта — выезжаем на замеры.
Согласование спецификации

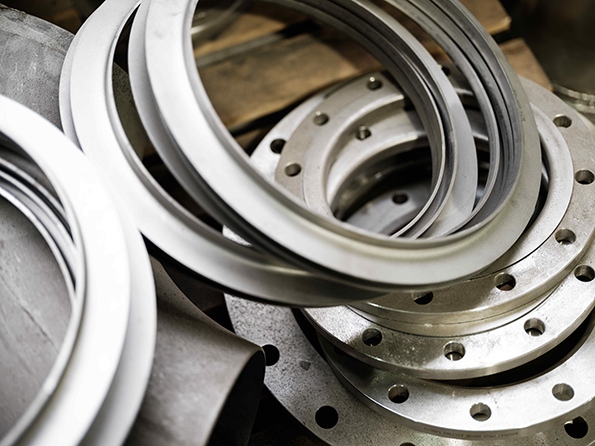

Фиксируем марку стали по ГОСТ 5632-2014, DN и PN фланцевых узлов, типы сварных соединений, объём контроля швов и сроки.
Изготовление

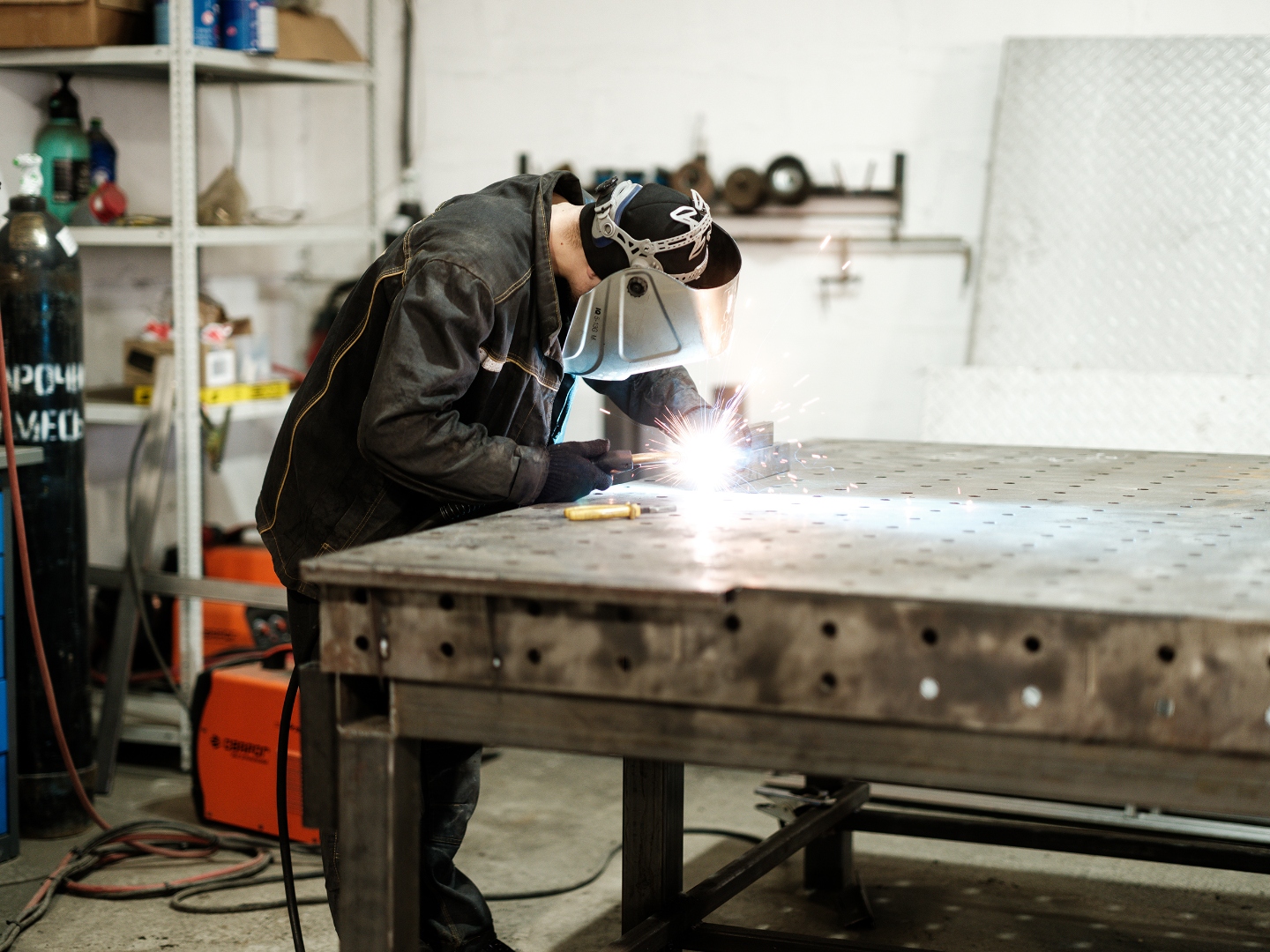

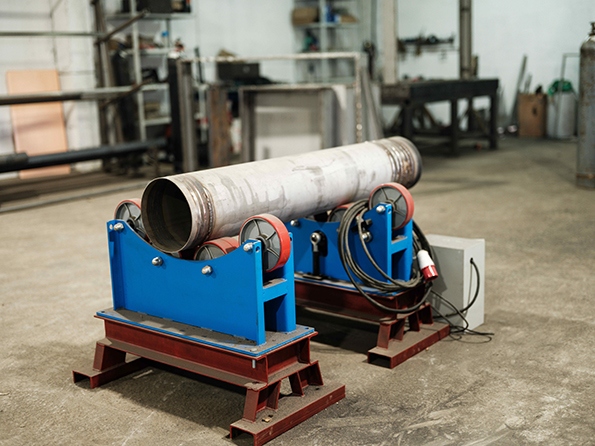

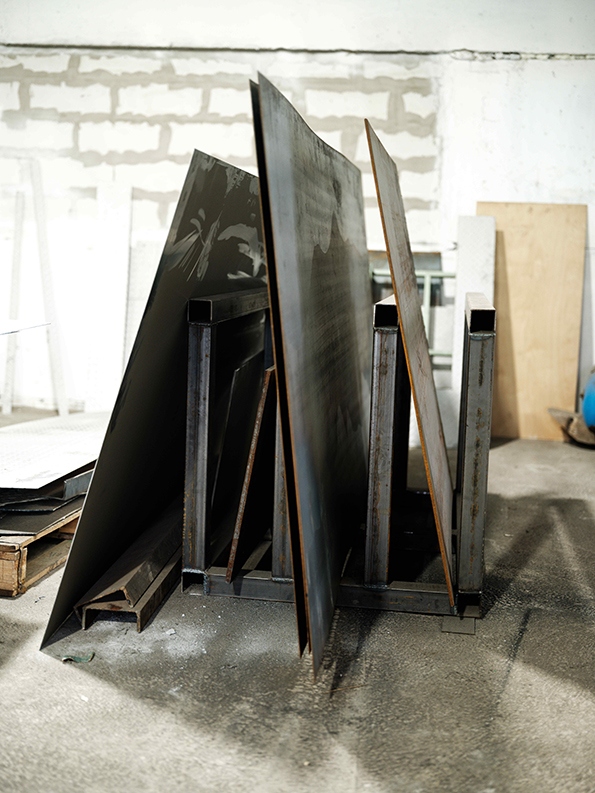

Раскрой проката, аргонодуговая сварка по ГОСТ 14771-76 на поворотных стендах, сборка узлов — площадка в Петергофе.
Контроль и приёмка
Визуально-измерительный контроль швов и геометрии до отгрузки, монтаж, акты и гарантия.
На каких исходных данных и нормативах строится обвязка
Обвязка КНС — не типовое изделие. Геометрия узлов определяется расчётным притоком, типоразмером насосного оборудования и фактическими отметками сооружения. Вот минимальный набор данных, который нужен для расчёта и спецификации.
- Расчётный приток
- Q, м³/чОпределяет DN напорного трубопровода и коллектора. По СП 32.13330.2018 п. 8.2.1 — вместе с высотой подъёма и характеристиками насосов.
- Состав стоков
- pH, Cl⁻Физико-химические свойства задают марку стали: 08Х18Н10 для бытовых стоков, 08Х17Н13М2 при хлоридах.
- Геометрия резервуара
- D × HВнутренний диаметр, глубина, отметка лотка подводящего трубопровода и габарит люка — ограничивают размер закладных блоков.
- Насосное оборудование
- марка, nПосадочные размеры, тип автомуфты, число рабочих и резервных агрегатов — табл. 17 СП 32.13330.2018.
Если проектной документации нет, достаточно фактических замеров: отметки лотка и оси напорной линии, внутренний диаметр и глубина резервуара, марка насоса, габарит люка. По этим данным мы выпускаем спецификацию на согласование и только после её подписания запускаем изготовление.
Работаем с ООО ГИС на крупных объектах футеровки и санации
Наша обвязка и нержавеющие конструкции устанавливаются на резервуарах и КНС в рамках проектов ГИС по гидроизоляции и санации железобетонных сооружений — от промышленных резервуаров до коммунальных объектов водоканалов.

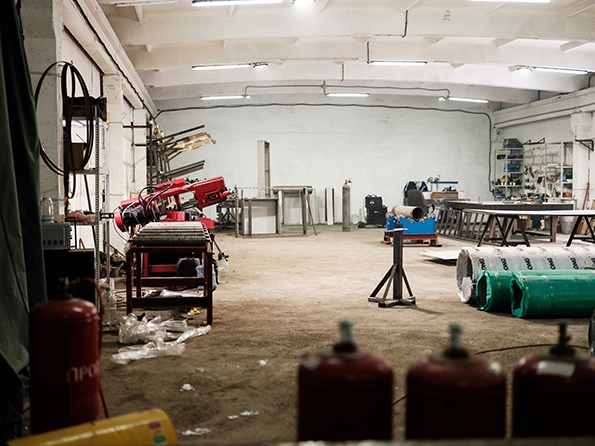

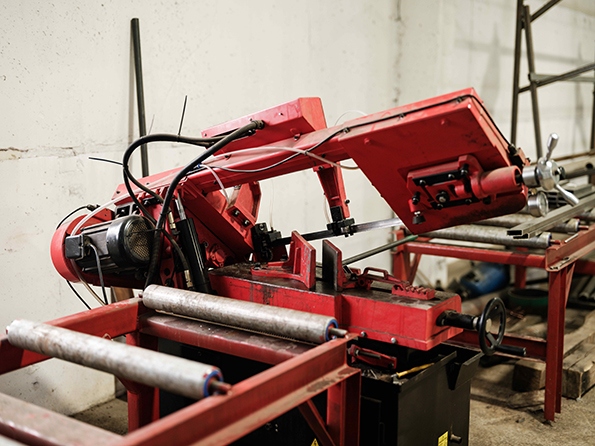

Смотреть проекты →Резка, аргонная сварка нержавеющих труб, порошковая окраска — полный цикл на одной площадке в Петергофе.
Есть чертёж или задача по обвязке КНС?
Пришлите чертежи или параметры объекта — рассчитаем изготовление и монтаж.
