Дренажный или технологический лоток из нержавеющей стали — изделие простое на вид, но неполная заявка почти всегда оборачивается либо переделкой, либо изделием, которое не подходит под реальные условия объекта. Чаще всего заказчик присылает эскиз «сделайте лоток вот такой формы» без размеров уклона или без данных по среде — и изготовителю приходится либо угадывать, либо запрашивать данные повторно, теряя время обеих сторон.
Ниже — что нужно указать в заявке, чтобы получить точный расчёт с первого раза, и на что обратить внимание при выборе исполнителя.
Форма и геометрия
Самая распространённая форма — П-образный (открытый) лоток, но встречаются и другие профили:
- П-образный (открытый) — плоское дно и два вертикальных борта, применяется для дренажа, отвода стоков вдоль проездов и на промышленных площадках;
- V-образный (треугольный) — обеспечивает самоочищение при малых расходах, применяется там, где важна скорость потока при небольшом уклоне;
- Закрытый (с крышкой или решёткой) — для проходных зон, где лоток пересекает пешеходные или проездные пути.
В заявке укажите: ширину и высоту борта, толщину стенки дна и бортов (могут отличаться), радиусы гибов, длину одной секции и общую длину участка.
Толщина металла и марка стали
Толщина листа для лотка обычно подбирается по нагрузке и ширине пролёта, а не берётся «по умолчанию»:
| Применение | Ориентировочная толщина | Комментарий |
|---|---|---|
| Лёгкий дренаж без наезда транспорта | 1,5–2 мм | Пешеходные зоны, отвод дождевой воды |
| Технологический лоток на производстве | 2–3 мм | Контакт с рабочими средами, регулярное обслуживание |
| Лоток с наездом транспорта или тяжёлым оборудованием | 3 мм и более, с усилением | Требует отдельного расчёта на нагрузку, не только толщины листа |
Марка стали подбирается по составу среды, которая будет проходить через лоток — так же, как для обвязки КНС. AISI 304 (отечественный аналог — 08Х18Н10 и близкие составы по ГОСТ 5632-2014) подходит для большинства технических и дренажных применений без высокой концентрации хлоридов и агрессивных химических стоков. Если через лоток идут стоки с повышенным содержанием солей, кислотные или щелочные технологические среды — нужна марка с молибденом (AISI 316) или более стойкий состав. Подробнее о разнице марок и о том, почему это важно, — в статье «Нержавейка против оцинковки».
Если заранее не знаете точный состав среды — укажите в заявке хотя бы общее назначение (дождевая вода, технологические стоки, конкретное производство) — этого обычно достаточно, чтобы подобрать подходящую марку без лишней переплаты за избыточную стойкость.
Уклон и гидравлика
Для дренажных и водоотводных лотков уклон — параметр, который определяет, будет лоток самоочищаться от осадка или превратится в стоячую канаву с илом через сезон. Гидравлический расчёт открытых лотков ливневой канализации в России выполняется по СП 32.13330.2018 «Канализация. Наружные сети и сооружения» (актуализированная редакция СНиП 2.04.03-85) (гидравлический расчёт водоотводных лотков по СП 32.13330). Трассировка должна обеспечивать самотёчный режим на всём протяжении: нормативный минимальный уклон для труб и лотков малого сечения — 0,005 (5 мм/м) для диаметров до 200 мм и 0,003 (3 мм/м) для 200–500 мм, а максимальный уклон ограничивается допустимой скоростью потока, чтобы избежать эрозии и шума.
- укажите требуемый уклон в промилле (‰) или в виде перепада высот на длину участка — если проектная документация уже есть, уклон обычно в ней прописан;
- если уклон не задан проектом, для большинства открытых лотков применяют ориентировочно 0,3–0,5% (3–5 мм на метр) — этого достаточно для самоочищения при типичных расходах, но точный расчёт зависит от расхода и площади водосбора;
- для длинных участков уклон изготавливается по секциям с переменной высотой борта либо лоток укладывается с уклоном при монтаже — это нужно решить на этапе проектирования, а не после изготовления.
Крепления, стыки и герметичность
Отдельный лоток редко работает как одна деталь — обычно это цепочка секций, и то, как они соединяются, определяет, будет ли система течь.
- Тип стыка между секциями — сварной шов (максимальная герметичность, но без возможности демонтажа) или фланцевое/муфтовое соединение с прокладкой (ремонтопригодно, но требует более точного изготовления сопрягаемых элементов).
- Требования к герметичности — если лоток работает с агрессивной или ценной средой, укажите это отдельно: тогда швы проверяются на герметичность (например, гидравлическим испытанием) до отгрузки, а не только визуально.
- Крепление к основанию — опорные лапки, кронштейны или закладные детали, шаг крепления; для лотков с наездом транспорта крепление рассчитывается отдельно от толщины самого металла.
- Ввод и вывод — диаметр и положение патрубков для подключения к трубопроводу или приёмному колодцу, если лоток не открытый по всей длине.

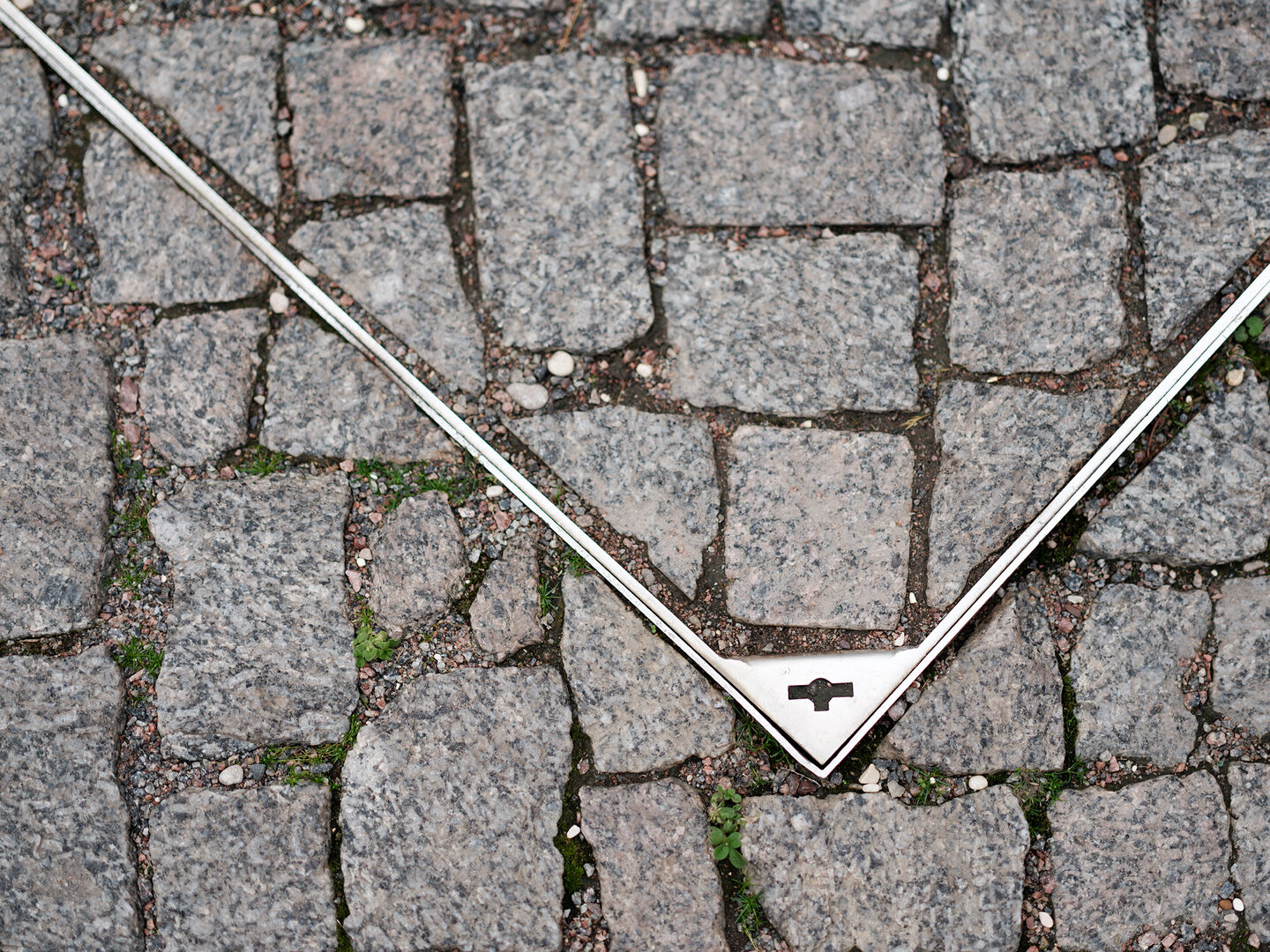

Решётки, крышки и доступ для обслуживания
Если лоток находится в проходной или проездной зоне, потребуется решётка или съёмная крышка. Несущая способность решёток на практике задаётся классом нагрузки по европейской системе EN 1433, применяемой и в российских проектах как справочная база:
| Класс | Нагрузка, кН | Область применения |
|---|---|---|
| A15 | 15 | Пешеходные зоны, скверы, тротуары, велодорожки |
| B125 | 125 | Индивидуальная застройка, гаражи для легковых автомобилей |
| C250 | 250 | Обочины автодорог, стоянки, гаражи |
| D400 | 400 | АЗС, автомойки, транспортные терминалы, производственные зоны |
| E600 | 600 | Промышленные предприятия, причалы, склады |
| F900 | 900 | Аэропорты, грузовые терминалы, сверхвысокие нагрузки |
(таблица классов нагрузки EN 1433). Для большинства производственных площадок с проездом погрузчиков достаточно класса D400, для тяжёлых цехов с регулярным проездом грузовиков или тяжёлой техники — E600. Завышать класс «на всякий случай» не имеет смысла — чем выше класс, тем тяжелее и дороже решётка и тем выше требования к самой конструкции лотка, на которую она опирается.
- тип решётки — щелевая, ячеистая, штампованная — выбирается по требуемой пропускной способности;
- класс нагрузки решётки по EN 1433 — указывается явно в заявке исходя из реальной нагрузки на объекте;
- секции крышки должны быть съёмными или откидными для периодической очистки лотка от осадка — без этого обслуживание превращается в демонтаж всей конструкции.
Обработка поверхности
Для лотка, работающего в контакте с водой и осадком, обработка после сварки напрямую влияет на срок службы:
- швы зачищаются от цветов побежалости и при необходимости проходят пассивацию — иначе зона шва начинает ржаветь раньше остальной поверхности (подробнее в статье о приёмке сварных изделий);
- внутренняя поверхность дна для лотков с абразивным осадком может требовать более гладкой обработки — шлифовки или полировки — чтобы снизить накопление отложений и облегчить очистку.
Логистика и монтаж
Последний блок данных — как лоток попадёт на объект и как будет установлен:
- максимальная длина секции с учётом транспортировки — длинные лотки режутся на секции с последующей сваркой или фланцевым соединением на месте;
- нужен ли монтаж силами изготовителя или лоток передаётся заказчику для самостоятельной установки;
- доступ к месту монтажа — открытая площадка, подземная траншея, действующий объект с ограничениями по времени работ.
Чек-лист заявки на изготовление лотка
- Форма профиля: П-образный, V-образный или закрытый
- Ширина, высота борта и толщина металла (дно и борта отдельно, если отличаются)
- Общая длина участка и максимальная длина одной секции
- Марка стали или хотя бы состав/назначение среды для её подбора
- Требуемый уклон или исходные данные для его расчёта
- Тип стыка секций: сварной или разъёмный с прокладкой
- Требования к герметичности швов — нужна ли проверка перед отгрузкой
- Крепление к основанию: тип опор и шаг установки
- Патрубки, вводы и выводы — диаметр и расположение
- Решётка или крышка: тип, класс нагрузки, съёмность секций
- Требования к обработке поверхности и внутренней гладкости дна
- Нужен ли монтаж силами изготовителя и особенности доступа на объект
- Желаемый срок изготовления
Если часть параметров пока не определена — это нормально, приезд на объект и замер решают большинство вопросов на месте. Но чем больше из списка выше уже известно на момент заявки, тем точнее и быстрее будет расчёт стоимости и срока изготовления.
