Приёмка сварной металлоконструкции — момент, когда ответственность за качество переходит от изготовителя к заказчику. После подписи акта претензии по скрытым дефектам предъявлять значительно сложнее, а по внешним и вовсе почти невозможно. При этом сама приёмка занимает от силы полчаса на средний узел вроде обвязки КНС — и большинство критичных дефектов видно невооружённым глазом, если знать, куда смотреть.
Эта статья — практическое руководство по приёмке сварного изделия: от того, что взять с собой на осмотр, до того, когда без специального контроля не обойтись и что делать, если найден дефект.
Содержание
- Два уровня контроля: что можно и что нельзя проверить на глаз
- Шаг 1. Проверка комплектности и документов
- Шаг 2. Проверка геометрии
- Шаг 3. Визуально-измерительный контроль швов
- Частые дефекты сварных швов и что они значат
- Шаг 4. Обработка поверхности и коррозионная защита
- Когда нужен неразрушающий контроль
- Какие документы должны быть у изготовителя
- Если дефект найден: порядок действий
- Чек-лист приёмки
Два уровня контроля: что можно и что нельзя проверить на глаз
Контроль качества сварного соединения делится на два уровня.
Визуально-измерительный контроль (ВИК) — базовый уровень, применимый к каждому шву без исключения. Он выявляет геометрические и поверхностные дефекты: подрезы, наплывы, поры, трещины, видимые с поверхности, отклонения размеров и геометрии от чертежа. Проводится глазом, лупой (обычно 4–7-кратной), шаблонами для замера катета шва и обычным измерительным инструментом. Не требует специального оборудования и может быть выполнен заказчиком самостоятельно при приёмке.
Специальный (неразрушающий) контроль — ультразвуковой, радиографический, капиллярный и другие методы, выявляющие внутренние дефекты: непровары, скрытые трещины, шлаковые включения внутри шва. Требует оборудования и аттестованного специалиста, назначается не для каждого изделия, а по требованию проекта или технического задания заказчика — для типовой обвязки КНС на нержавеющей стали это, как правило, не обязательное условие, если иное не прописано в проекте.
Дальше в статье — в первую очередь про то, что заказчик может проверить сам при приёмке, и отдельно — когда стоит настоять на специальном контроле.
Шаг 1. Проверка комплектности и документов
Прежде чем разглядывать швы, сверьте изделие со спецификацией или чертежом, по которому оно изготовлено:
- все узлы и позиции на месте — ничего не забыто и не заменено на аналог без согласования;
- маркировка и позиционные номера на изделии соответствуют чертежу — особенно важно для многосоставных конструкций, которые везутся на монтаж по частям;
- ответные фланцы, крепёж, прокладки и прочая комплектация присутствуют в заявленном количестве;
- если по проекту предусмотрена сопроводительная документация — паспорт изделия, сертификаты на металл — она передаётся вместе с изделием, а не «потом отдельно».
Шаг 2. Проверка геометрии
Геометрия проверяется до того, как вы начнёте разглядывать сами швы — искривлённое изделие с идеальными швами всё равно не встанет на объекте.
- Габаритные размеры — рулеткой по чертежу, с допуском, указанным в спецификации или обычным для сварных конструкций (как правило, ±2–3 мм на метр длины, если проект не задаёт иначе).
- Плоскостность и прямолинейность — приложите линейку или уровень к длинным элементам; видимый на глаз изгиб балки или трубы — признак нарушения технологии сварки или недостаточного контроля деформаций при сборке.
- Совпадение осей и посадочных мест — для обвязки КНС это в первую очередь фланцевые узлы: болтовые отверстия должны совпадать без натяга, а сама плоскость фланца — быть перпендикулярна оси трубы.
- Диагонали рамных конструкций — для прямоугольных рам и каркасов разница диагоналей показывает перекос; ощутимая на глаз разница в несколько сантиметров недопустима для большинства применений.

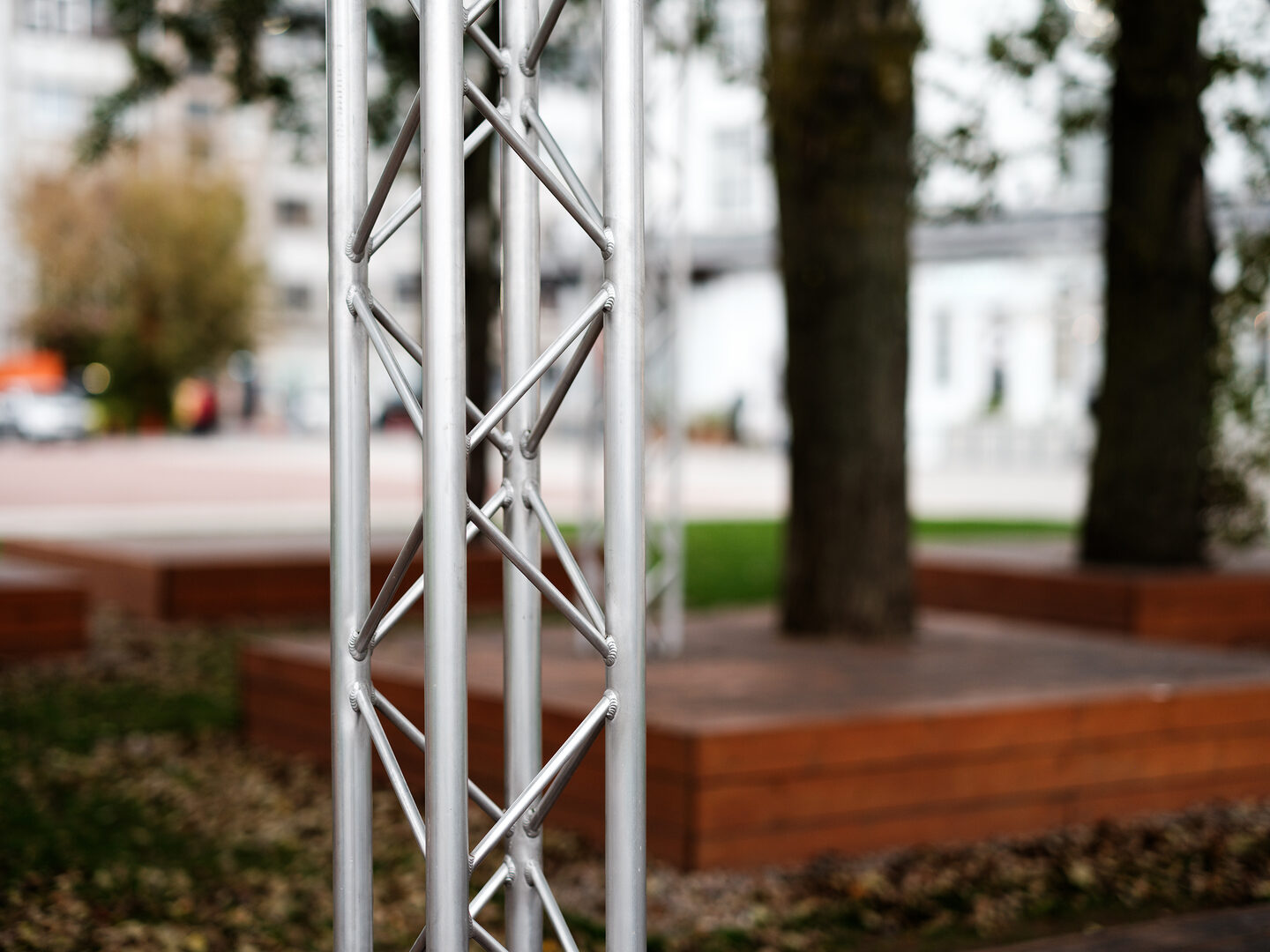

Шаг 3. Визуально-измерительный контроль швов
Осматривайте каждый доступный шов последовательно, с достаточным освещением — дефекты плохо видны в тени или при боковом контровом свете.
- Внешний вид шва. Валик должен быть равномерным по ширине и высоте, без резких перепадов, чешуйчатость (характерная волнистость поверхности) — это нормально для ручной и полуавтоматической сварки, а не дефект.
- Катет и размер шва. Замеряется шаблоном сварщика (универсальным угловым шаблоном УШС или аналогичным) и сравнивается с чертежом — заниженный катет угрожает несущей способности соединения.
- Начало и конец шва. Здесь чаще всего встречаются дефекты — непровар в начале и усадочный кратер в конце шва, если сварщик не выполнил вывод дуги на технологическую пластину или переход на смежный участок.
- Зона термического влияния. На нержавеющей стали посмотрите на цвет металла возле шва — синеватая или тёмная окраска указывает на перегрев при сварке без должной защиты обратной стороны шва аргоном (подробнее — в разделе про поверхность ниже).
- Обратная сторона шва (там, где доступна). Для ответственных швов, например на резервуарах, обратная сторона должна иметь равномерный провар без прожогов и грубых наплывов.
Частые дефекты сварных швов и что они значат
| Дефект | Как выглядит | Чем опасен |
|---|---|---|
| Подрез | Углубление вдоль края шва в основном металле | Концентратор напряжений, снижает прочность соединения при циклических нагрузках |
| Наплыв | Натёк металла шва на основной металл без сплавления | Скрывает возможный непровар под собой, ухудшает внешний вид и обтекаемость на трубопроводах |
| Пора | Округлая полость на поверхности или в структуре шва | Единичные мелкие поры допустимы нормативами; скопления пор снижают прочность и герметичность |
| Трещина | Линейный разрыв металла шва или зоны термического влияния | Недопустимый дефект в любом количестве, требует вырезки и переварки участка |
| Непровар | Не виден на поверхности — отсутствие сплавления между слоями или с основным металлом | Резко снижает прочность и герметичность, выявляется только неразрушающим контролем |
| Кратер | Углубление в конце шва в месте обрыва дуги | Концентратор напряжений и возможное начало трещины при нагрузке |
| Прожог | Сквозное отверстие или чрезмерное расплавление металла | Нарушает герметичность, требует вырезки и полной переварки участка |
Единичные мелкие поры и небольшая чешуйчатость — обычно допустимые особенности сварного шва, а не брак. Трещины, прожоги и явные непровары на доступной для осмотра части шва — однозначные причины не принимать изделие до исправления.
Шаг 4. Обработка поверхности и коррозионная защита
Для изделий из нержавеющей стали качество обработки поверхности после сварки — не эстетика, а прямое условие коррозионной стойкости.
- Цвета побежалости у шва. Тёмно-синяя или чёрная окраска зоны термического влияния означает, что металл окислился при сварке без достаточной защиты обратной стороны инертным газом. В этой зоне защитная оксидная плёнка нержавеющей стали нарушена, и именно здесь сталь начинает ржаветь быстрее, чем на остальной поверхности — даже если сама марка стали подобрана правильно.
- Зачистка и пассивация. После сварки шов и прилегающая зона должны быть зачищены (механически или травлением) до восстановления однородной поверхности без цветов побежалости. Для ответственных изделий применяется химическая пассивация — обработка составом, восстанавливающим защитную оксидную плёнку.
- Забоины и следы инструмента. Царапины от шлифовального круга поперёк направления полировки, забоины от транспортировки — точки, где защитная плёнка повреждена и коррозия начнётся раньше, чем на остальной поверхности.
- Остатки окалины и шлака. На брызгах металла и остатках флюса вокруг шва скапливается влага — это ускоряет локальную коррозию даже на качественной стали.
Подробно о том, как назначается марка стали под конкретную агрессивность среды и почему обычная сталь ржавеет быстрее нержавеющей, — в статье про обвязку КНС.
Когда нужен неразрушающий контроль
Для большинства ограждений, каркасов и обвязки на нержавеющей стали визуально-измерительного контроля достаточно — это базовый уровень контроля для сварных конструкций. Дополнительный неразрушающий контроль стоит закладывать в проект или требовать от изготовителя в следующих случаях:
- ответственные швы напорных трубопроводов и резервуаров, где герметичность критична и скрытый непровар не будет виден до момента аварии под давлением;
- швы, недоступные для повторного осмотра после монтажа — например, стыки, которые окажутся под землёй или в замкнутом пространстве резервуара;
- это прямо указано в проекте, техническом задании или требованиях контролирующей организации для конкретного объекта.
Основной метод неразрушающего контроля для сварных швов — ультразвуковой, применяется по ГОСТ Р 55724-2013. Методы и объём выборочного контроля в общем случае определяются по ГОСТ 3242-79 «Соединения сварные. Методы контроля качества». Если хотите зафиксировать эти требования заранее, а не выяснять их постфактум, — включите пункт о методе и объёме контроля прямо в техническое задание на изготовление.
Какие документы должны быть у изготовителя
При приёмке ответственного изделия имеет смысл запросить у изготовителя пакет документов, подтверждающих происхождение материала и квалификацию исполнителей:
| Документ | Что подтверждает |
|---|---|
| Сертификаты на металлопрокат | Марка стали соответствует спецификации — по ГОСТ 5632-2014 для нержавеющих сталей, ГОСТ 9941-81 или ГОСТ 11068-81 для труб |
| Журнал сварочных работ | Кто, когда и каким способом сваривал конкретные швы — фиксируется по ГОСТ 14771-76 |
| Результаты контроля швов | ВИК по ГОСТ 3242-79, при требовании проекта — ультразвуковой контроль по ГОСТ Р 55724-2013 |
| Спецификация с отметкой о согласовании | Изделие соответствует утверждённому чертежу, а не производственной интерпретации на глаз |
Полный перечень нормативных документов, применяемых при изготовлении и монтаже, — на странице «Нормативная база».
Если дефект найден: порядок действий
- Зафиксируйте дефект. Сфотографируйте с привязкой к номеру узла или позиции на чертеже, приложите к акту приёмки с описанием (тип дефекта, расположение, размер).
- Не подписывайте акт приёмки без оговорок. Изделие с зафиксированным дефектом не принимается либо принимается с указанием срока и порядка устранения — это должно быть письменно.
- Дефект устраняется тем же исполнителем. Участок вырезается или переваривается по той же технологии, что предусмотрена для основного изделия, а не «заваривается на глаз» на объекте.
- Повторная проверка. Исправленный участок проверяется тем же методом, каким дефект был обнаружен — визуально или неразрушающим контролем, если он применялся изначально.
Если разногласия с изготовителем не решаются на этом уровне, для крупных или спорных случаев привлекается независимая экспертиза с аттестованным специалистом по контролю качества сварных соединений.
Чек-лист приёмки
Возьмите с собой на приёмку: чертёж или спецификацию, рулетку, угловой шаблон сварщика для замера катета шва, лупу и хорошее освещение (или фонарь). Дальше — по пунктам:
- Комплектность соответствует спецификации, маркировка узлов совпадает с чертежом
- Габаритные размеры и геометрия проверены рулеткой, отклонения в пределах допуска
- Фланцевые узлы и посадочные места не имеют перекоса, отверстия совпадают без натяга
- Каждый доступный шов осмотрен на подрезы, наплывы, поры, трещины и прожоги
- Катет и размер контрольных швов замерен шаблоном и сверен с чертежом
- Начало и конец каждого шва проверены отдельно — самые частые точки дефектов
- На нержавеющей стали проверены цвета побежалости у шва — их отсутствие или качественная зачистка
- Поверхность зачищена от шлака, брызг металла и следов инструмента
- Если проектом предусмотрен неразрушающий контроль — результаты предоставлены и соответствуют требуемому объёму
- Сертификаты на металл и журнал сварочных работ получены вместе с изделием
- Все найденные несоответствия зафиксированы в акте до подписания
